3D pálení plazmou
Výpalky na míru z konstrukčních, vysokopevnostních i otěruvzdorných plechů (HARDOX). Kusová i sériová výroba, 3D úkosy pro přípravu svarových spojů. Pálicí stůl 2 500 × 6 500 mm, materiál do tloušťky 200 mm.
Co konkrétně děláme
- Pálení plechů dle výkresové dokumentace
- 3D úkosy pro přípravu svarových hran
- Vrtání otvorů, zahloubení a závity v jedné operaci
- Pálení silných plechů autogenním hořákem
- Kusová i sériová výroba výpalků
Čím to děláme
| Zařízení | K čemu slouží |
|---|---|
| Pálicí stroj Messer OmniMat L 5600 | CNC řezací stroj robustní konstrukce pro nejtěžší podmínky a nepřetržitý provoz. Oboustranné podélné pohony a přesně obráběné vodicí části zajišťují vysokou přesnost řezu a konzistenci tvaru i při dlouhodobém nasazení. |
| Plazmový hořák Hi Focus 440i s 3D hlavou | Řezání úkosů do úhlu 45° a tloušťky 45 mm ve tvaru I, V, X, Y i podle úkosových křivek z DXF nebo DWG. Messer Hole Technology pro přesnější otvory v běžných ocelích do 25 mm. |
| Autogenní hořák ALFA | Kolmé řezy silných plechů až do tloušťky 200 mm. |
| CNC vrtací jednotka | Vrtání otvorů, zahloubení pro šrouby i závity (ověřeno do M40×1,5) bez přepínání na jiný stroj. |
Čísla, podle kterých se rozhodnete
Pálicí stůl Messer OmniMat L 5600
- Rozsah řezání (uložení plechu)2 500 × 6 500 mm
- Pracovní výška720 mm
- Maximální tloušťka materiálu200 mm
Plazmový hořák Hi Focus 440i
- Rozsah řezání (doporučený)2–50 mm
- Propalování otvorů (max.)50 mm
- Úkosydo 45°, do tloušťky 45 mm
Autogenní hořák ALFA (pouze kolmé řezy)
- Rozsah řezání3–200 mm
- Propalování otvorů acetylenemmax. 130 mm
CNC vrtací jednotka
- Průměr vrtáků – běžná ocel5–32 mm
- Průměr vrtáků – nerezová ocel6–18 mm
- Maximální otáčky4 000 ot/min
- Pracovní zdvih490 mm

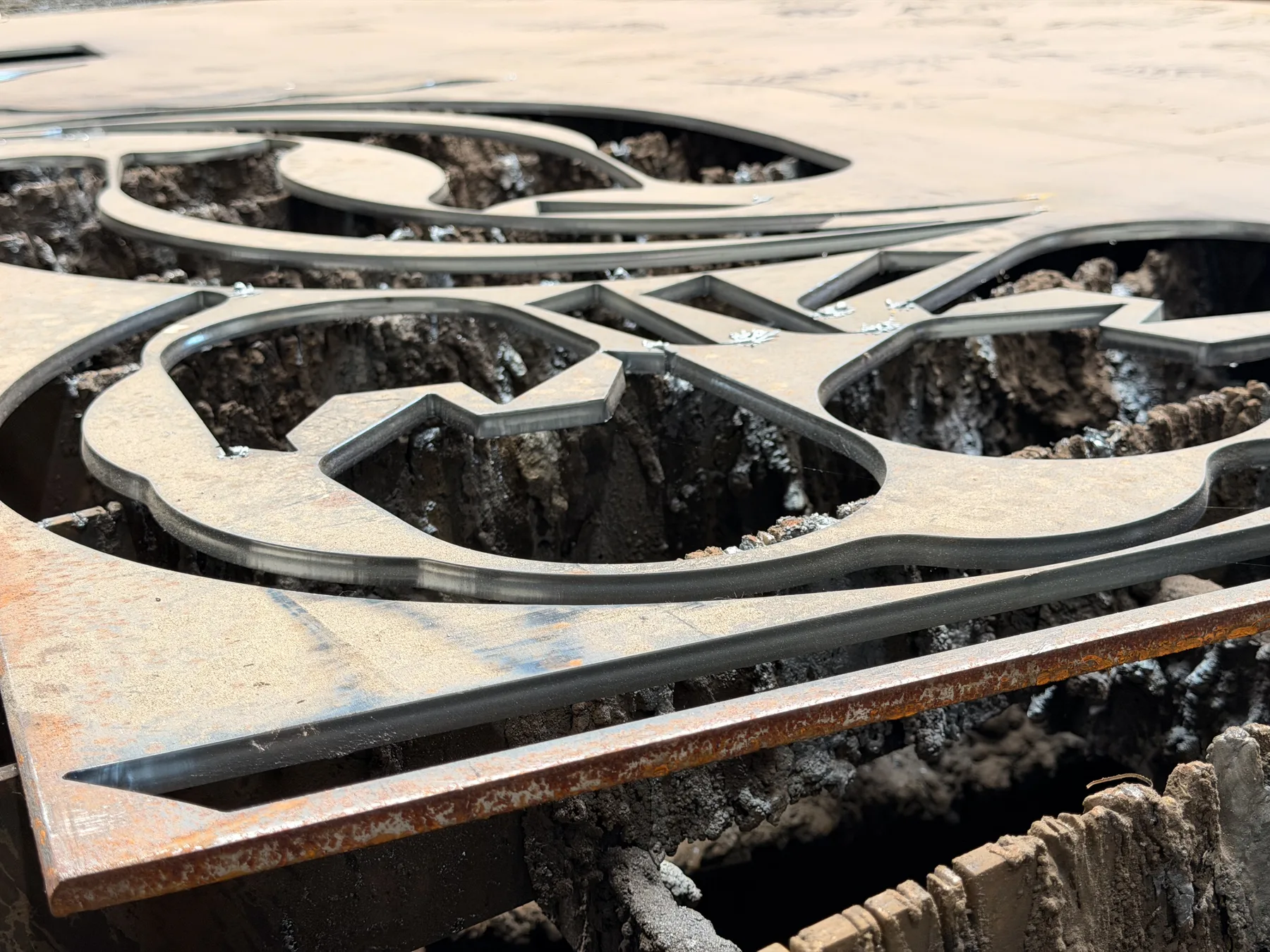

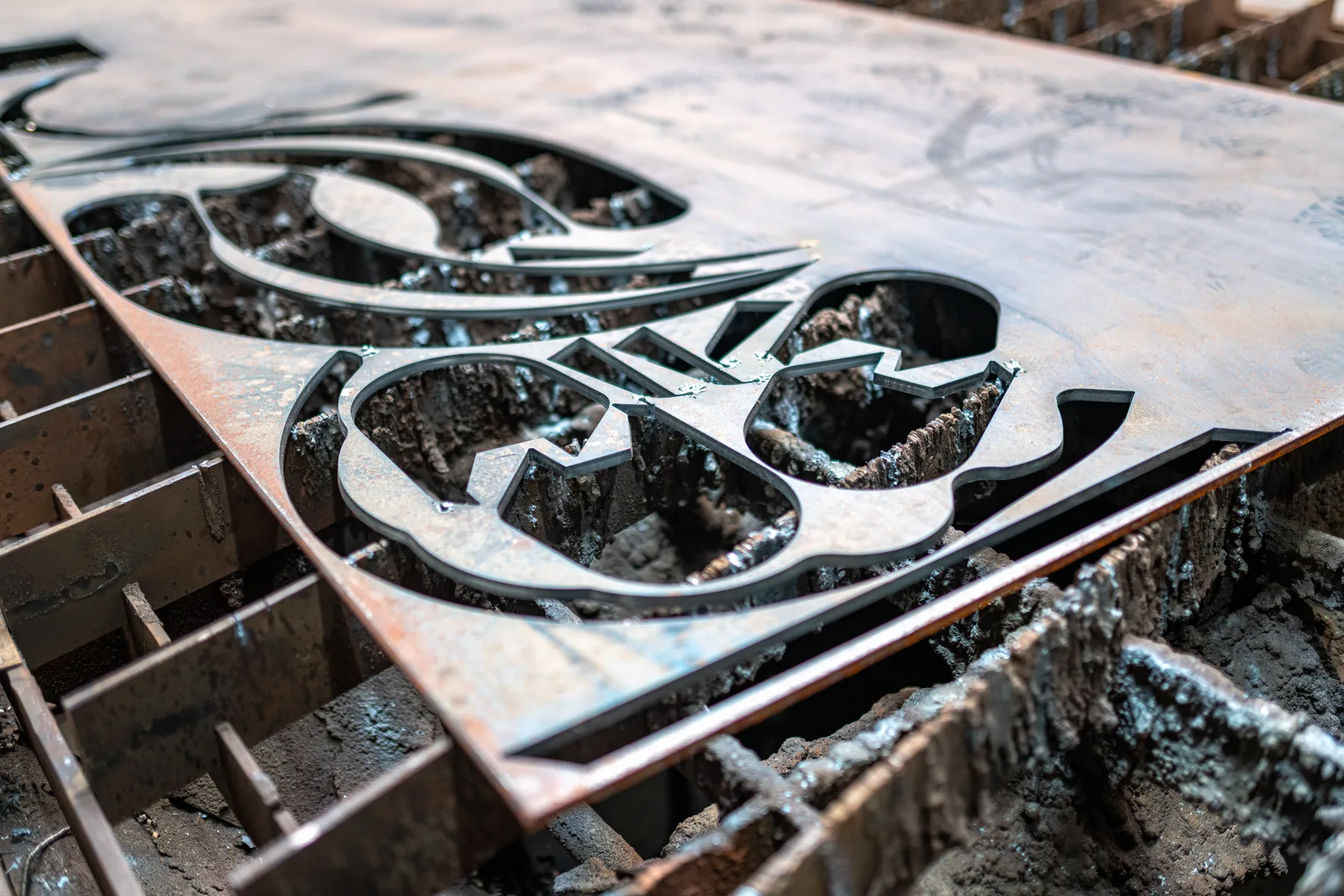

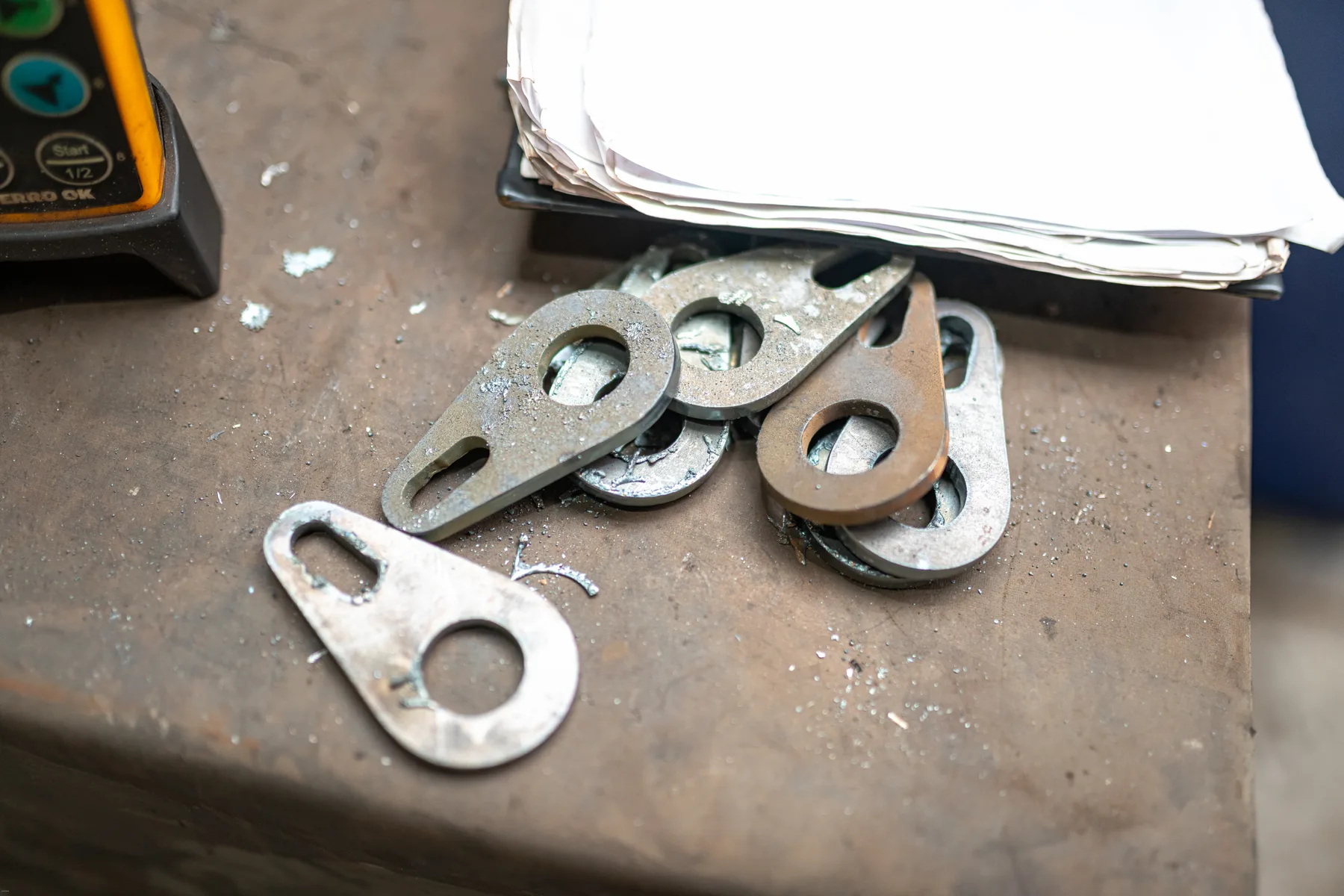

Ukázky z dílny

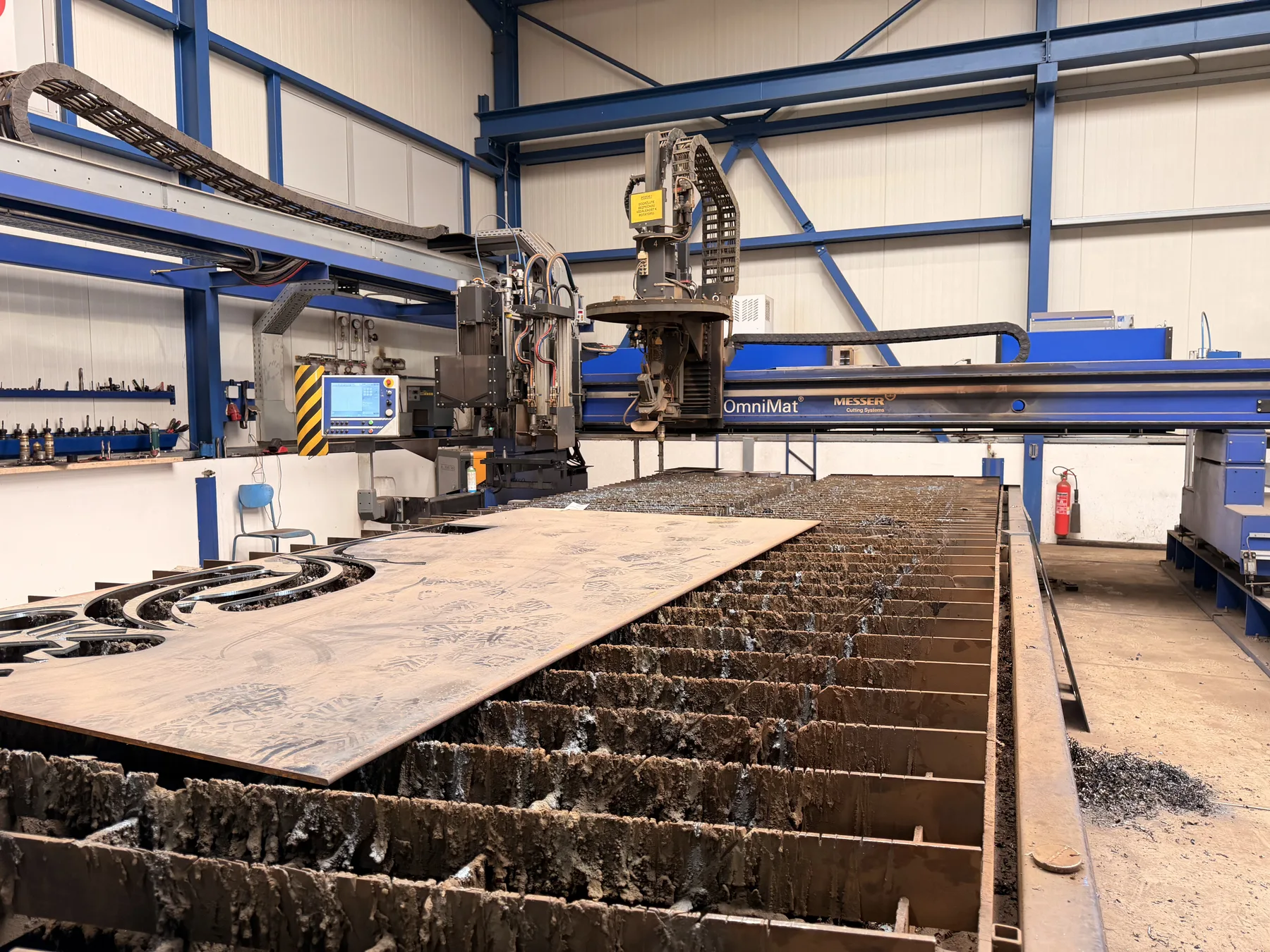

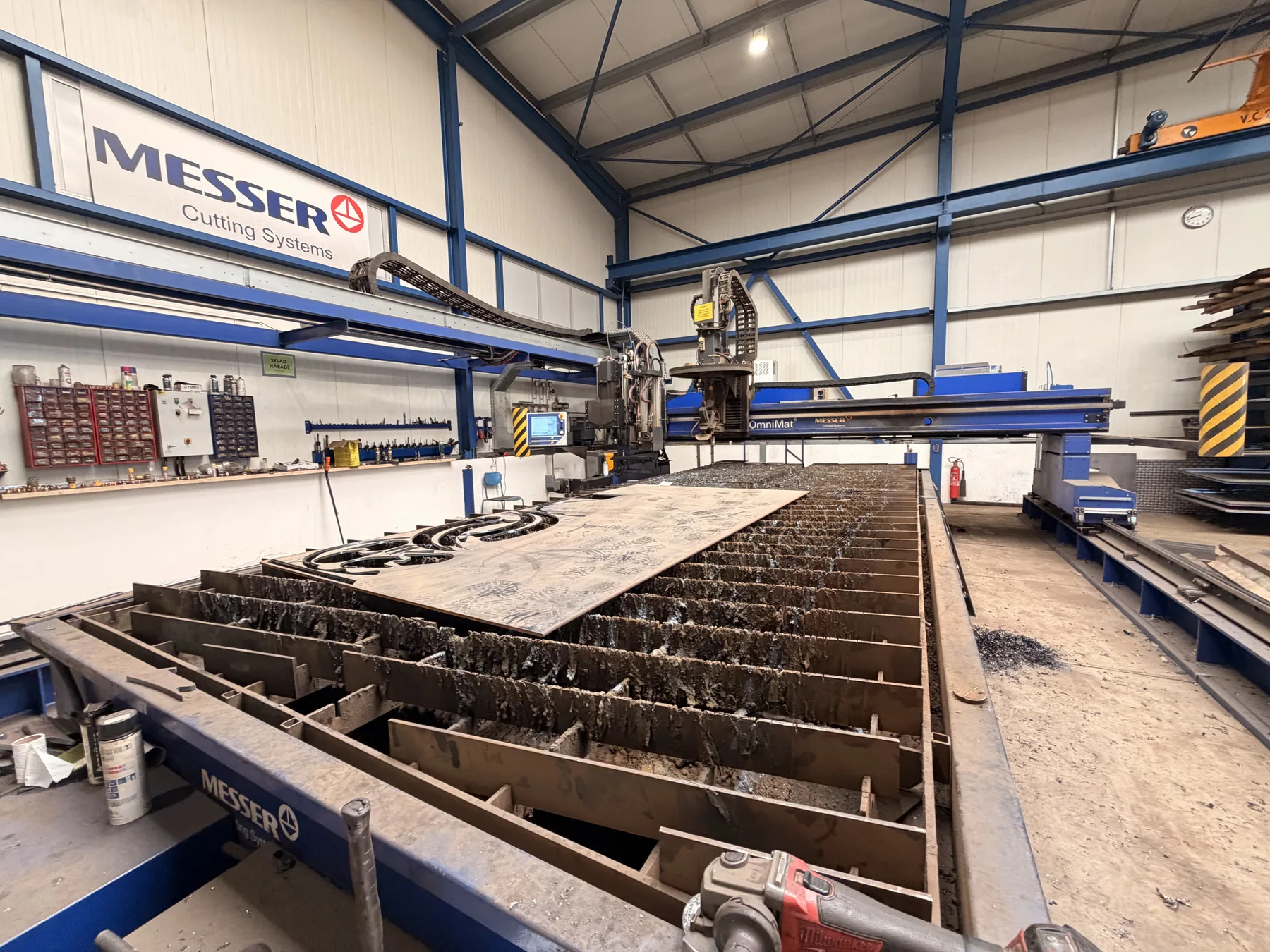

Plazmové pálicí centrum se svrtávací hlavou jsme pořídili od společnosti Messer na začátku roku 2019 a od té doby je z něj samostatné středisko, které pálí i pro externí zákazníky.
Materiály

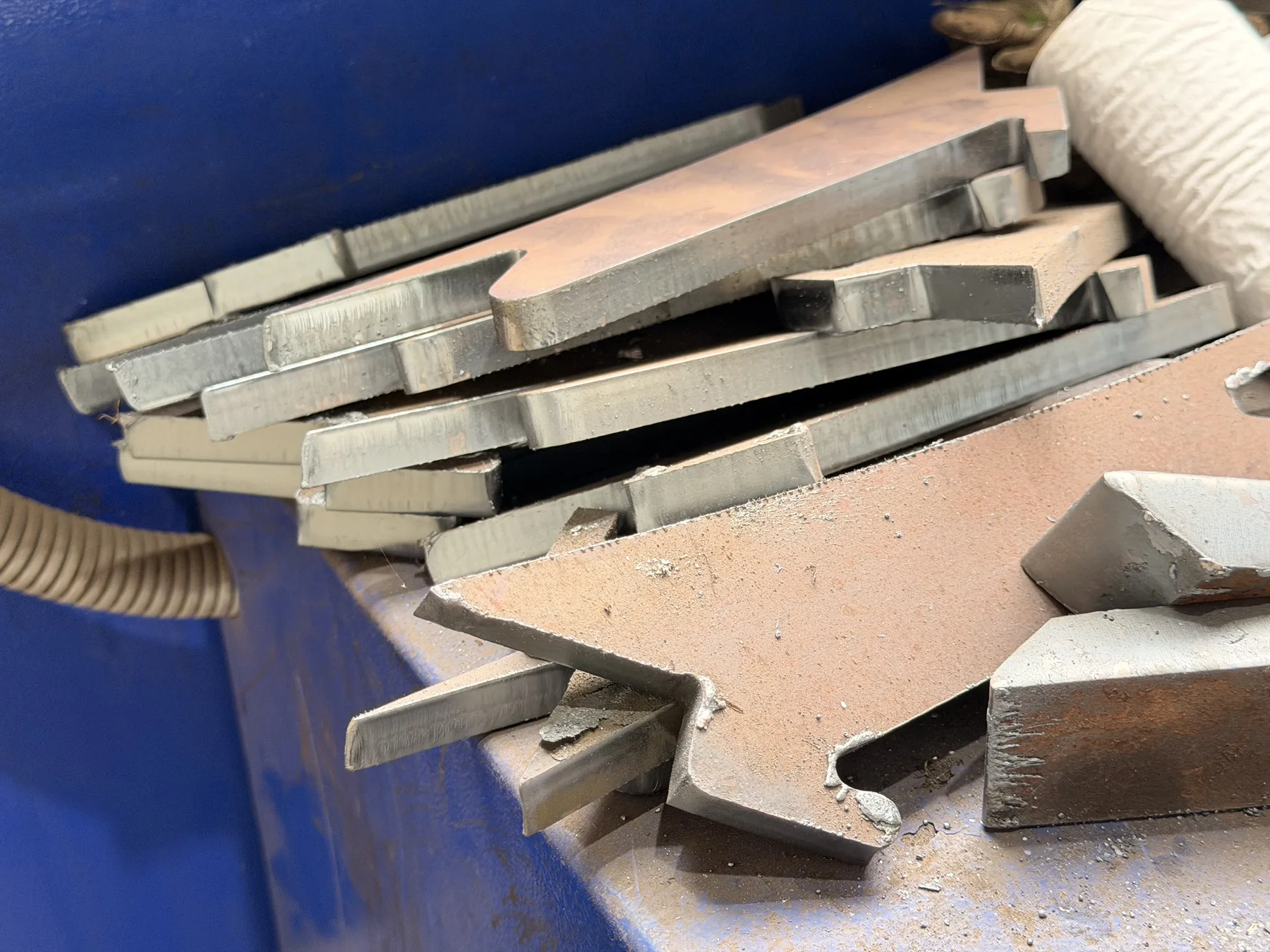

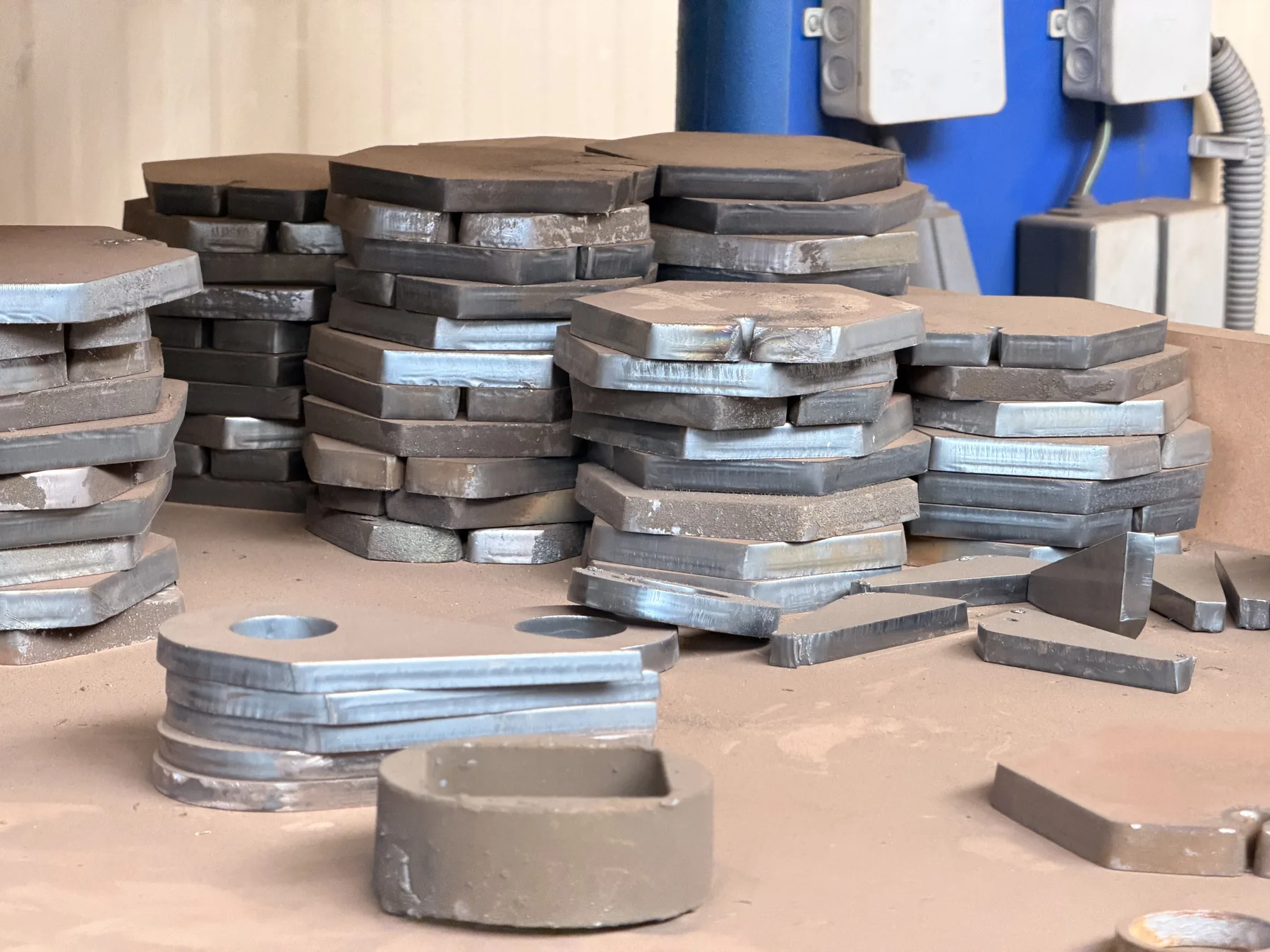

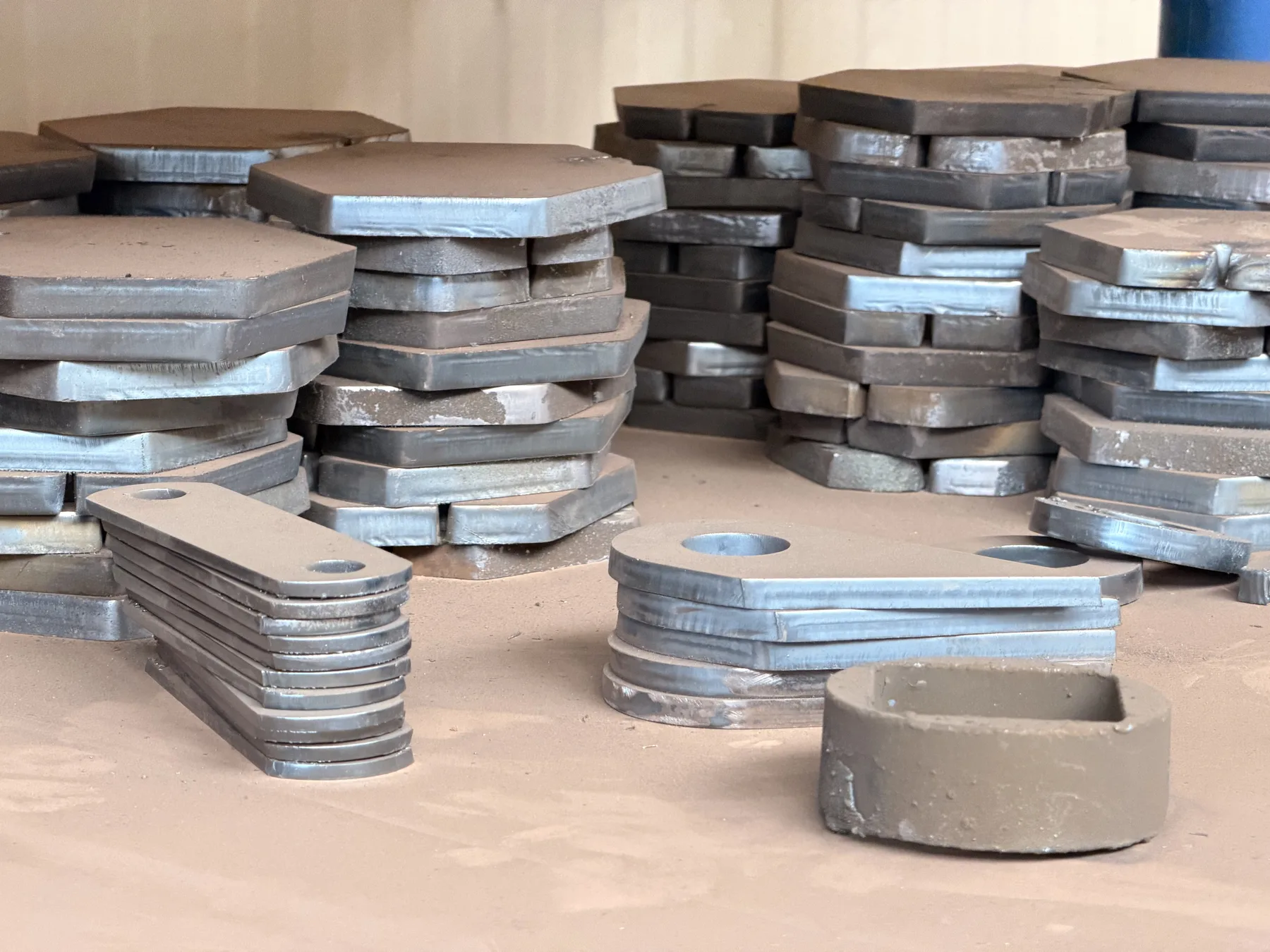

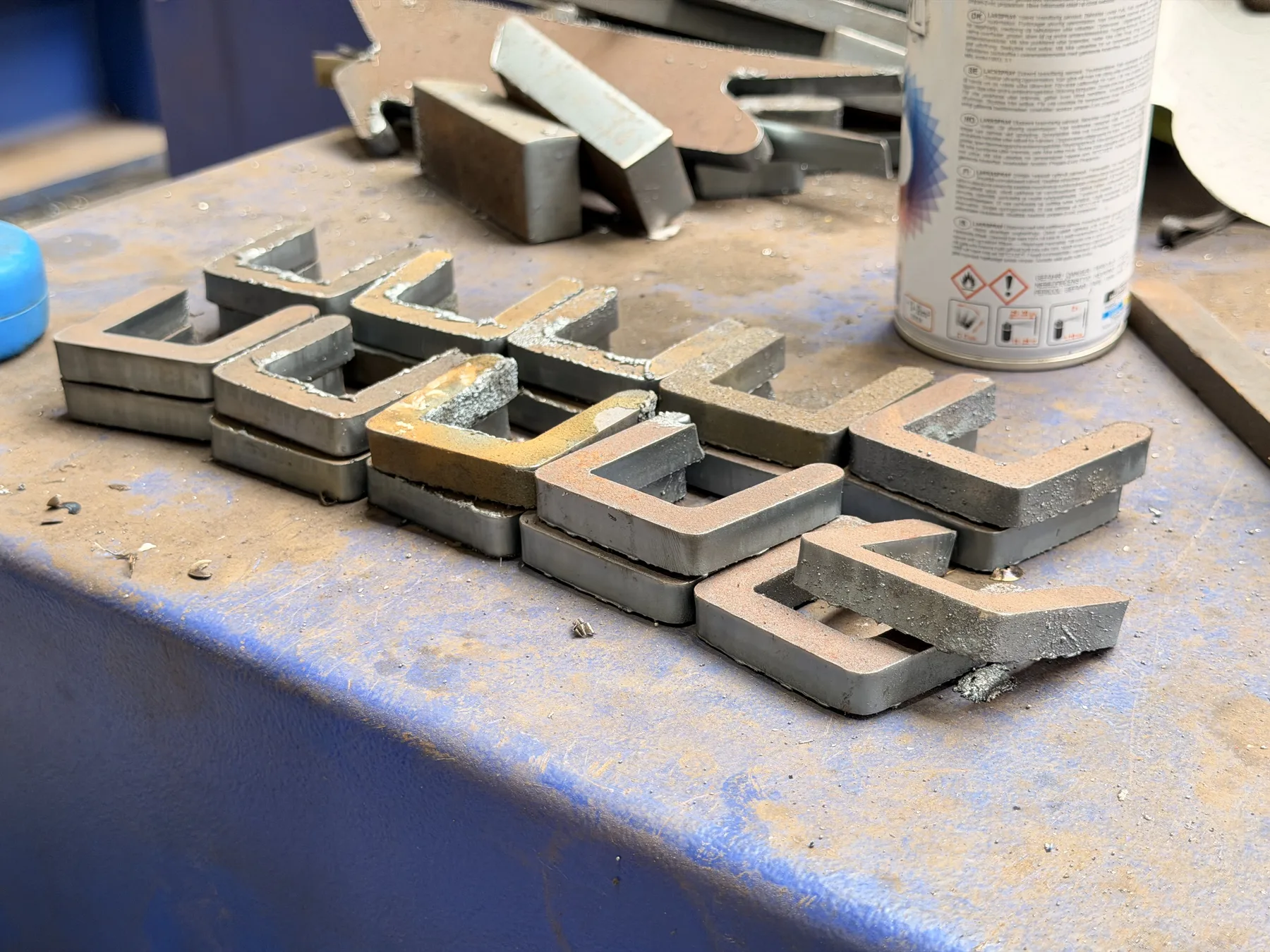

Pálíme plechy konstrukční, vysokopevnostní i otěruvzdorné (HARDOX). Typické výpalky: díly podvozků a lžic, nosné desky, příruby, výztuhy, opotřebitelné břity a segmenty exponovaných ploch.
Proč 3D úkosy šetří čas
Úkosová hlava připraví svarovou hranu rovnou při pálení. Díl přijde na svařovnu hotový – bez ručního broušení hran, které u větších sérií zabere víc času než samotné pálení.
Návaznost výroby
Na pálení přímo navazuje ohýbání na CNC ohraňovacím lisu (500 t) a svařování. Dodáváme proto nejen výpalky, ale i polotovary a připravené svařence.
Co od vás potřebujeme
Podklady stačí ve formě výkresu (DWG, DXF nebo PDF) nebo i fyzického vzoru – dokumentaci umí připravit náš konstruktér. Vrtací hlava umožňuje umístit až 5 kusů nástrojů, takže otvory, zahloubení i závity vzniknou v jedné operaci.
